बाहरी उपकरण, औद्योगिक स्वचालन, समुद्री इंजीनियरिंग और नई ऊर्जा वाहनों जैसे क्षेत्रों में, विद्युत कनेक्शन की विश्वसनीयता अक्सर पूरे सिस्टम की सेवा जीवन निर्धारित करती है।वाटरप्रूफ गोलाकार कनेक्टरनमी, धूल और कंपन वाले कठोर वातावरण में कनेक्शन चुनौतियों को हल करने के लिए डिज़ाइन किया गया है। वे सिर्फ "प्लग" से कहीं अधिक हैं - वे सीलिंग, लॉकिंग और सिग्नल ट्रांसमिशन को एकीकृत करने वाले व्यापक इंजीनियरिंग समाधान हैं।

सर्कुलर क्यों चुनें?

इंजीनियरिंग अनुप्रयोगों में, गोलाकार कनेक्टर्स के फायदे उनकी ज्यामितीय संरचना की प्राकृतिक तर्कसंगतता से उत्पन्न होते हैं।

• उच्च स्थान उपयोग: गोलाकार क्रॉस-सेक्शन सबसे छोटे पदचिह्न के भीतर संपर्कों की अधिकतम संख्या की अनुमति देता है, जिससे उच्च-घनत्व पिन कॉन्फ़िगरेशन सक्षम होता है।

• सरल सीलिंग कार्यान्वयन: गोलाकार प्रोफ़ाइल, ओ-रिंग्स या गास्केट के साथ मिलकर, एक समान रेडियल दबाव बनाती है, जिससे विश्वसनीय सीलिंग प्रदर्शन सुनिश्चित होता है।

• बेहतर यांत्रिक शक्ति: गोलाकार आवास तनाव को समान रूप से वितरित करते हैं, आयताकार कनेक्टर्स की तुलना में बेहतर प्रभाव और कंपन प्रतिरोध प्रदान करते हैं। थ्रेडेड और बैयोनेट लॉकिंग तंत्र अधिक मजबूत संभोग सुरक्षा प्रदान करते हैं।

इसके विपरीत, मानक गैर-जलरोधी कनेक्टर आमतौर पर केवल शुष्क इनडोर वातावरण के लिए उपयुक्त होते हैं। सीलिंग संरचनाओं के बिना, बाहर उजागर होने पर पानी के प्रवेश या यूवी क्षरण के कारण उनके विफल होने का खतरा होता है।

आईपी ​​रेटिंग को समझना: चयन में पहला कदम

"वाटरप्रूफ" एक सामान्य अवधारणा है जिसे इंजीनियरिंग अभ्यास में आईपी (इनग्रेस प्रोटेक्शन) रेटिंग का उपयोग करके निर्धारित किया जाना चाहिए। आईईसी 60529 मानक के अनुसार, आईपी के बाद पहला अंक धूल संरक्षण का प्रतिनिधित्व करता है, और दूसरा अंक जल संरक्षण का प्रतिनिधित्व करता है।

मुख्य नोट: किसी कनेक्टर की आईपी रेटिंग आम तौर पर संबद्ध स्थिति में उसकी सुरक्षा क्षमता को दर्शाती है। यदि उपकरण पोर्ट लंबे समय तक खुला रहता है, तो एक सुरक्षात्मक टोपी स्थापित की जानी चाहिए; अन्यथा, सुरक्षा से समझौता किया जाता है।

सामग्री और संरचना जीवनकाल निर्धारित करती है

आईपी ​​रेटिंग के अलावा, सामग्री का चयन सीधे विशिष्ट वातावरण में कनेक्टर की दीर्घायु को प्रभावित करता है।

• आवास सामग्री: लंबे समय तक बाहरी उपयोग के लिए, थर्मोप्लास्टिक सामग्री (जैसे पॉली कार्बोनेट और पीबीटी) की सिफारिश की जाती है - वे हल्के, संक्षारण प्रतिरोधी होते हैं, और यूवी प्रतिरोध (यूएल एफ 1 प्रमाणित) प्रदान करते हैं। धातु आवास (एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील) उपयुक्त हैं जहां उच्च यांत्रिक शक्ति या ईएमआई परिरक्षण की आवश्यकता होती है, स्टेनलेस स्टील समुद्री नमक-स्प्रे वातावरण के लिए पसंदीदा विकल्प है।

• लॉकिंग तंत्र:

• थ्रेडेड लॉकिंग: सबसे विश्वसनीय, उत्कृष्ट कंपन प्रतिरोध, भारी उद्योग के लिए उपयुक्त।

• बेयोनेट/पुश-पुल लॉकिंग: स्पष्ट श्रव्य "क्लिक" फीडबैक के साथ त्वरित प्रविष्टि और निष्कर्षण को सक्षम बनाता है, जिससे महत्वपूर्ण इंस्टॉलेशन समय की बचत होती है, विशेष रूप से ओवरहेड या सीमित-स्थान संचालन के लिए आदर्श।

• संपर्क: सिग्नल स्थिरता सुनिश्चित करने के लिए, संपर्क आम तौर पर ऑक्सीकरण और संक्षारण का विरोध करने के लिए सोने की परत के साथ तांबे मिश्र धातु से बने होते हैं।

स्थापना और रखरखाव में व्यावहारिक विचार

वास्तविक स्थापना और रखरखाव में, निम्नलिखित बिंदु सीधे यह निर्धारित करते हैं कि कनेक्टर का सुरक्षा प्रदर्शन पूरी तरह से महसूस किया गया है या नहीं:

1. केबल तनाव से बचें: कनेक्टर को जोड़ने या अलग करने के लिए केबल को कभी न खींचें। केबल तनाव पीछे की सीलिंग संरचना को नुकसान पहुंचा सकता है, जिससे आईपी रेटिंग विफल हो सकती है। सुनिश्चित करें कि स्थापना के दौरान केबल के लिए पर्याप्त तनाव राहत प्रदान की गई है।

2. केवल हाथ से कसें: विशेष टूल पोर्ट को छोड़कर, सभी लॉकिंग ऑपरेशन हाथ से किए जाने चाहिए। रिंच या उपकरण से अधिक कसने से धागे या आवास को नुकसान हो सकता है।

3. नियमित निरीक्षण: समय-समय पर जाँच करें कि क्या सीलिंग रिंग पुरानी हैं या टूटी हुई हैं, और क्या संपर्क ख़राब या दूषित हैं। लंबे समय तक उपयोग नहीं किए जाने वाले बंदरगाहों को सुरक्षात्मक कैप से सील करें।

बाज़ार में मुख्यधारा के ब्रांड और शृंखलाएँ

विभिन्न अनुप्रयोग आवश्यकताओं के आधार पर, परिपक्व श्रृंखला के उत्पादों की एक श्रृंखला पहले से ही बाजार में उपलब्ध है:

एम्फेनॉल: इसकी एक्स-लोक श्रृंखला त्वरित पुश-पुल लॉकिंग का समर्थन करती है, और एम12 एस-कोड श्रृंखला आईईसी 61076-2-111 मानक को पूरा करती है, जो आईपी67/आईपी68/आईपी69के सुरक्षा ग्रेड की पेशकश करती है, जो औद्योगिक स्वचालन और रेल पारगमन के लिए उपयुक्त है।

ओमरोन: XS5 श्रृंखला (M12 स्मार्टक्लिक) में एक अभिनव आंतरिक लॉकिंग संरचना है जो मलबे को जाम होने से रोकती है, 1/8-टर्न त्वरित लॉकिंग का समर्थन करती है, और ऑटोमोटिव, खाद्य और पेय जैसे फैक्ट्री स्वचालन परिदृश्यों में व्यापक रूप से उपयोग की जाती है।

बुल्गिन: इसकी 400 श्रृंखला आईपी68/आईपी69के सुरक्षा प्रदान करती है, जो बिजली, डेटा और आरएफ कनेक्शन को कवर करती है, जो समुद्री और खाद्य प्रसंस्करण जैसे कठोर वातावरण के लिए उपयुक्त है।

सोरियाउ - ईटन: यूटीएस श्रृंखला में 1/3-टर्न बेयोनेट लॉकिंग के साथ एक प्लास्टिक आवास की सुविधा है, कुछ मॉडल अनमैटेड स्थिति में भी आईपी68 रेटिंग बनाए रखते हैं, और मिश्रित पावर और सिग्नल कॉन्फ़िगरेशन का समर्थन करते हैं।

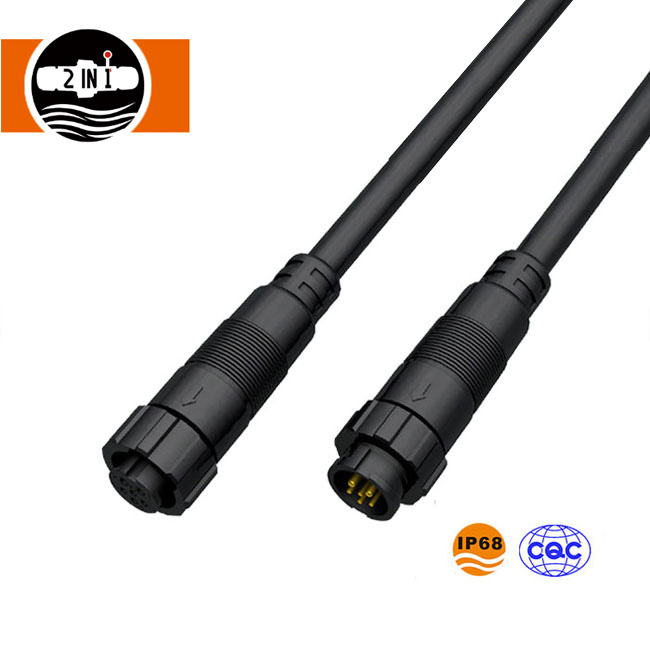

HuaYi-FaDa: M26 श्रृंखला ओवरमोल्डेड और डिटैचेबल दोनों संस्करण प्रदान करती है, IP68 सुरक्षा ग्रेड का समर्थन करती है, जिसमें लौ-मंदक, एंटी-ऑक्सीडेशन और संक्षारण प्रतिरोधी गुण होते हैं, जो एलईडी लाइटिंग, स्टेज उपकरण, स्मार्ट ग्रिड, सौर ऊर्जा और स्वचालन उपकरण के लिए उपयुक्त है, जिसमें केबल की लंबाई और आवास रंग विकल्पों सहित अनुकूलित सेवाएं उपलब्ध हैं।

इस आलेख में उल्लिखित सभी तृतीय-पक्ष ब्रांड नाम और उत्पाद मॉडल उनके संबंधित स्वामियों की संपत्ति हैं और केवल संदर्भ उद्देश्यों के लिए प्रदान किए गए हैं।हुआयी-फाडा प्रौद्योगिकीएक स्वतंत्र निर्माता है और इसका उपर्युक्त ब्रांडों के साथ कोई संबंध नहीं है जब तक कि अन्यथा स्पष्ट रूप से न कहा गया हो।
