कनेक्टर्स के लिए विभिन्न वॉटरप्रूफ़ रेटिंग क्या हैं? संबंधित जलरोधक आवश्यकताएँ क्या हैं?

औद्योगिक, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और आउटडोर उपकरण जैसे उद्योगों में,जलरोधक कनेक्टर्सये प्रमुख घटक हैं जो आर्द्र, धूल भरे या पानी के नीचे के वातावरण में उपकरणों के स्थिर संचालन को सुनिश्चित करते हैं।

कनेक्टर्स के लिए वॉटरप्रूफ रेटिंग मानक मुख्य रूप से अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) द्वारा स्थापित आईईसी 60529 आईपी (इन्ग्रेस प्रोटेक्शन) मानक और आईएसओ 20653 में आईपी रेटिंग मानकों पर आधारित हैं। चीनी घरेलू मानक क्यूसी/टी 413 द्वारा स्थापित मानक को संदर्भित करते हैं।

विभिन्न मानक अलग-अलग एप्लिकेशन आवश्यकताओं और विशेषताओं को दर्शाते हैं, और जैसे-जैसे एप्लिकेशन विकसित होते हैं, प्रत्येक मानक को लगातार अद्यतन और बेहतर बनाया जाता है।

सामान्य आईपी मानकों को नीचे समझाया गया है:

आईपी ​​प्रोटेक्शन रेटिंग का मतलब

पहला नंबर (डस्टप्रूफ रेटिंग): 0 से 6 तक, जो ठोस विदेशी वस्तुओं की घुसपैठ से बचाने की क्षमता को दर्शाता है। संख्या जितनी अधिक होगी, सुरक्षा उतनी ही मजबूत होगी। उदाहरण के लिए, रेटिंग 0 कोई सुरक्षा प्रदान नहीं करती है, जबकि रेटिंग 6 धूल के प्रवेश को पूरी तरह से रोकती है।

दूसरा नंबर (वाटरप्रूफ रेटिंग): 0 से 8 तक होता है, जो तरल पानी की घुसपैठ से बचाने की क्षमता को दर्शाता है। संख्या जितनी अधिक होगी, जलरोधक प्रदर्शन उतना ही बेहतर होगा।

डस्टप्रूफ रेटिंग (प्रथम अंक)

डस्टप्रूफ रेटिंग 0 से 6 तक होती है, जो उपकरण की धूल से बचाने की क्षमता को दर्शाती है:

IP0X: कोई सुरक्षा नहीं, पूरी तरह से कोई धूलरोधी क्षमता नहीं।

IP1X: 50 मिमी व्यास से बड़ी ठोस वस्तुओं के प्रवेश से बचाता है।

IP2X: 12.5 मिमी व्यास से बड़ी ठोस वस्तुओं के प्रवेश से बचाता है।

IP3X: 2.5 मिमी व्यास से बड़ी ठोस वस्तुओं के प्रवेश से बचाता है।

IP4X: 1 मिमी व्यास से बड़ी ठोस वस्तुओं के प्रवेश से बचाता है।

IP5X: धूल के प्रवेश से बचाता है, लेकिन पूरी तरह से नहीं; उपकरण के अंदर थोड़ी मात्रा में धूल सहन की जा सकती है।

 IP6X: धूल के प्रवेश से पूरी तरह बचाता है; उपकरण के अंदर का हिस्सा धूल रहित है।

विशिष्ट वॉटरप्रूफ़ रेटिंग (दूसरा अंक) और आवश्यकताएँ

• IPX1: ऊर्ध्वाधर टपकते पानी से कोई प्रभाव नहीं; हल्की बारिश के दौरान सुरक्षित स्थान पर रखा जा सकता है।

• IPX2: 15° झुकाव पर पानी टपकने से अप्रभावित, IPX1 से थोड़ा सख्त, एक कोण पर रखे गए उपकरणों के लिए उपयुक्त।

• IPX3: 60° तक के कोण से पानी के छिड़काव के प्रति प्रतिरोधी।

• IPX4: सभी दिशाओं से पानी के छींटों के प्रति प्रतिरोधी।

• IPX5: जेट स्प्रे के प्रति प्रतिरोधी, सभी दिशाओं से मजबूत जेट स्प्रे का सामना करता है।

• IPX6: तेज़ जेट स्प्रे के प्रति प्रतिरोधी, सभी दिशाओं से तेज़ जल प्रवाह का सामना करता है।

• IPX7: विसर्जन के लिए प्रतिरोधी, एक निश्चित गहराई पर और एक निश्चित अवधि के लिए पानी में डूबा रह सकता है, जैसे कि 1 मीटर के भीतर और 30 मिनट से अधिक नहीं।

• IPX8: निरंतर विसर्जन के लिए प्रतिरोधी, एक निश्चित गहराई पर और एक निश्चित अवधि के लिए लगातार पानी में डूबा रह सकता है, जैसे गहरे समुद्र में अन्वेषण उपकरण में उपयोग किए जाने वाले कनेक्टर।

एक विशेष रूप से परिभाषित रेटिंग है: IPX9K।

पहले, IPX4K, IPX6K, और IPX9K ऑटोमोटिव उद्योग के लिए विशिष्ट थे, लेकिन बाद में उनका अनुप्रयोग अन्य उद्योगों तक फैल गया।

ISO 16750, DIN 40050 और ISO 20653 श्रृंखला में, IPX9K सबसे कठोर वॉटरप्रूफ रेटिंग है। इसमें घरेलू ऑटोमोटिव उद्योग मानक QC/T417.1-2001 में IPX9K परीक्षण, "ऑटोमोटिव वायरिंग हार्नेस कनेक्टर्स के लिए परीक्षण विधियां और सामान्य प्रदर्शन आवश्यकताएँ" शामिल हैं।

मानकों के बाद के अद्यतनों और नए अनुप्रयोग क्षेत्रों को जोड़ने के साथ, IPX9K के अनुप्रयोग क्षेत्रों का विस्तार जारी रहा है।

• IPX9K: उच्चतम वॉटरप्रूफ रेटिंग, उच्च तापमान और उच्च दबाव की स्थिति में साफ करने में सक्षम, खाद्य प्रसंस्करण उपकरण, कृषि मशीनरी, उच्च दबाव वाले वॉशर और अन्य उपकरणों के लिए उपयुक्त।

ब्रांड की मजबूती की अनुशंसा: HuaYi-FaDa प्रौद्योगिकी क्यों चुनें

हुआयी-फाडा प्रौद्योगिकीएक पेशेवर घरेलू उद्यम है जो वाटरप्रूफ कनेक्टर्स के अनुसंधान एवं विकास, उत्पादन और बिक्री में विशेषज्ञता रखता है, जिसके पास वर्षों का विनिर्माण अनुभव, एक पूर्ण उत्पादन प्रणाली और परिपक्व गुणवत्ता नियंत्रण प्रक्रियाएं हैं।

हम के डिजाइन और विनिर्माण पर ध्यान केंद्रित करते हैंवॉटरप्रूफ कनेक्शनसमाधान, सिग्नल कनेक्टर, पावर कनेक्टर और नेटवर्क कनेक्टर सहित कई श्रृंखलाओं को कवर करने वाले उत्पादों के साथ, व्यापक रूप से औद्योगिक स्वचालन, आउटडोर प्रकाश व्यवस्था, नई ऊर्जा, संचार उपकरण, स्टेज उपकरण और निगरानी प्रणालियों में उपयोग किया जाता है। हमारे मुख्य लाभ:

पेशेवर फैक्टरी ताकत: हमारे पास अपनी खुद की मोल्ड-मेकिंग, इंजेक्शन मोल्डिंग, वायर मैन्युफैक्चरिंग और असेंबली वर्कशॉप हैं, जो डिजाइन से लेकर डिलीवरी तक वन-स्टॉप सेवा प्रदान करती हैं, स्थिर और नियंत्रणीय गुणवत्ता और डिलीवरी समय सुनिश्चित करती हैं।

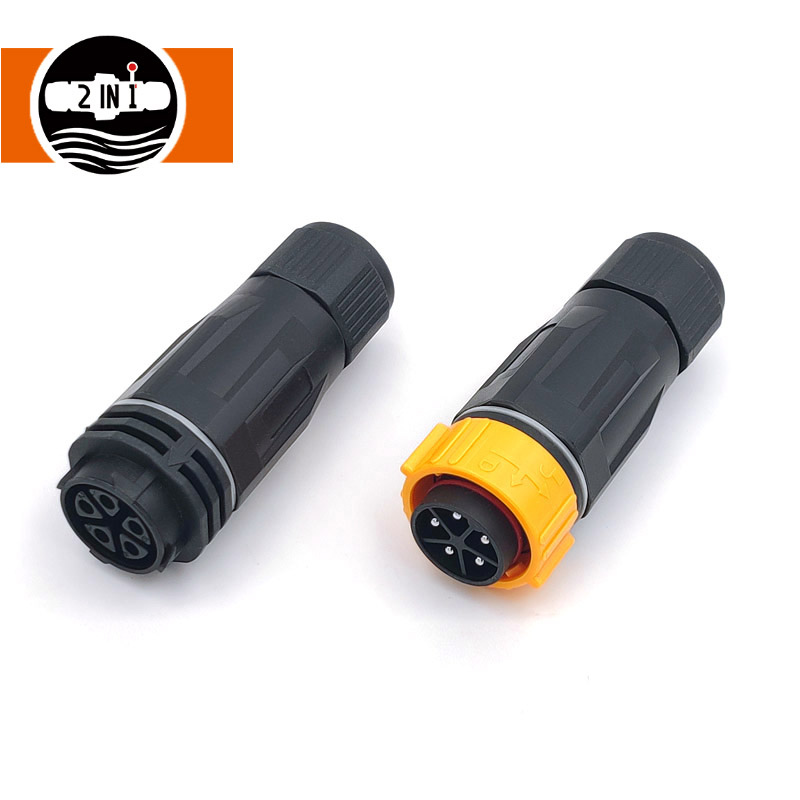

वॉटरप्रूफ उत्पादों की पूरी श्रृंखला: हम विभिन्न उपकरणों की कनेक्शन आवश्यकताओं को पूरा करते हुए M8 लघु कनेक्टर, 40A उच्च-वर्तमान पावर कनेक्टर, RJ45 वॉटरप्रूफ नेटवर्क कनेक्टर, स्क्रू-लॉकिंग वॉटरप्रूफ कनेक्टर आदि प्रदान करते हैं।

स्थिर और विश्वसनीय उत्पाद प्रदर्शन: उच्च-विनिर्देश इंजीनियरिंग प्लास्टिक, तांबा मिश्र धातु संपर्क और सिलिकॉन सीलिंग संरचनाओं का उपयोग करते हुए, हमारे उत्पाद IP67/IP68 सुरक्षा रेटिंग प्राप्त करते हैं, जो आर्द्र, धूल भरे और उच्च/निम्न तापमान वाले वातावरण में दीर्घकालिक उपयोग की अनुमति देते हैं।

व्यापक प्रमाणपत्र और गुणवत्ता नियंत्रण: हमारे उत्पाद CE, RoHS और अन्य प्रमाणपत्र हैं। स्थिर कनेक्शन और सुरक्षित उपयोग सुनिश्चित करने के लिए प्रत्येक उत्पाद को फैक्ट्री छोड़ने से पहले परीक्षण के कई दौर से गुजरना पड़ता है।

लचीला अनुकूलन और तेज़ सेवा: हम तार की लंबाई, कनेक्टर्स, कोर की संख्या और स्थापना विधियों के लिए अनुकूलन आवश्यकताओं का समर्थन करते हैं। हम नमूना परीक्षण, तकनीकी सहायता, तेज़ वितरण और बिक्री के बाद सेवा प्रदान करते हैं।
