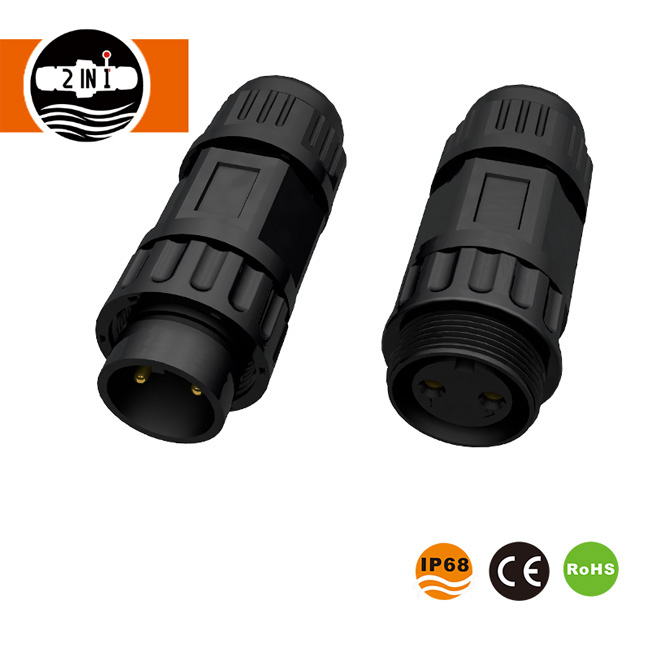

मल्टी पिन वाटरप्रूफ सोल्डर वायर कनेक्टर

मल्टी पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर बाहरी, आर्द्र और कठोर वातावरण के लिए HuaYi-FaDa टेक्नोलॉजी द्वारा डिज़ाइन किया गया एक कनेक्टर है। इसका मुख्य कार्य स्थिर सिग्नल और पावर ट्रांसमिशन सुनिश्चित करते हुए तारों के बीच जलरोधी कनेक्शन प्राप्त करना है। यह उत्पाद सोल्डर कनेक्शन विधि का उपयोग करता है, जिससे असेंबली के बाद प्लगिंग और अनप्लग करना आसान हो जाता है। डिसकनेक्शन मुख्य बॉडी के पेंच खोलने जितना ही सरल है, जिससे इसका उपयोग आसान और कुशल हो जाता है।

पैरामीटर

उत्पाद संरचना और मुख्य घटक

मल्टी पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर का वॉटरप्रूफ प्रदर्शन इसके बहु-घटक सहयोगी डिजाइन से उत्पन्न होता है। ये घटक एक व्यापक सीलिंग सुरक्षा प्रणाली बनाने के लिए मिलकर काम करते हैं। प्रमुख मुख्य घटकों में शामिल हैं:

• ओ-रिंग्स: उम्र बढ़ने-प्रतिरोधी और उच्च/निम्न तापमान प्रतिरोधी सिलिकॉन से बने, कनेक्टर इंटरफ़ेस में एम्बेडेड, प्रभावी रूप से नमी को संभोग अंतराल के माध्यम से प्रवेश करने से रोकते हैं, कोर सीलिंग प्रदर्शन को बढ़ाते हैं, विभिन्न वातावरणों में दीर्घकालिक उपयोग के लिए अनुकूल होते हैं, और थर्मल विस्तार और संकुचन के कारण पूर्व-कसने वाले बल को आसानी से नहीं खोते हैं।

• वाटरप्रूफ सीलेंट: कनेक्टर के अंदर महत्वपूर्ण अंतराल को भरता है, सीलिंग प्रभाव को और मजबूत करता है, नमी, धूल और अन्य अशुद्धियों को आंतरिक सर्किटरी में प्रवेश करने से रोकता है, खराब संपर्क या शॉर्ट सर्किट से बचाता है, और विद्युत कनेक्शन की स्थिरता सुनिश्चित करता है।

• लचीले अंत सील: टांका लगाने के बाद केबलों के लिए विशेष रूप से डिज़ाइन किए गए, वे केबल की सतह के चारों ओर कसकर लपेटते हैं, सील को कसते हैं, विभिन्न व्यास के केबलों के अनुकूल होते हैं, केबल-कनेक्टर जोड़ में नमी को रिसने से रोकते हैं, और एक निश्चित डिग्री के झुकने और तन्य शक्ति भी रखते हैं।

• धातु/इंजीनियरिंग प्लास्टिक आवास: उच्च शक्ति वाली सामग्रियों से निर्मित, इसमें उत्कृष्ट यांत्रिक शक्ति, संक्षारण प्रतिरोध और प्रभाव प्रतिरोध है, जो आंतरिक संपर्कों और सर्किटरी की रक्षा करता है। बाहरी और औद्योगिक सेटिंग्स जैसे जटिल वातावरण के लिए उपयुक्त, यह सहायक सीलिंग भी प्रदान करता है।

• सोल्डर वायर संपर्क: उच्च गुणवत्ता वाले तांबे मिश्र धातु से बने, सटीक-मशीनीकृत और सतह-उपचारित, ये संपर्क कम संपर्क प्रतिरोध, उत्कृष्ट चालकता और मजबूत सोल्डर कनेक्शन प्रदर्शित करते हैं, जो प्रभावी रूप से स्थिर शक्ति और सिग्नल ट्रांसमिशन सुनिश्चित करते हैं और दीर्घकालिक उपयोग पर ऑक्सीकरण का विरोध करते हैं।

मल्टी पिन वाटरप्रूफ सोल्डर वायर कनेक्टर का उत्पाद विवरण

कनेक्शन:

मल्टी पिन वाटरप्रूफ सोल्डर वायर कनेक्टर की उत्पाद योग्यता

यह मल्टी पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर CE, RoHS, CQC सर्टिफिकेट पास कर चुका है। यह IP68 वॉटरप्रूफ लेवल के साथ है।

तकनीकी लाभ

I. सीलिंग प्रौद्योगिकी लाभ

हमारा मल्टी-पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर IP67 और IP68 वॉटरप्रूफ रेटिंग प्राप्त करने के लिए ओ-रिंग्स, वॉटरप्रूफ सीलेंट और लचीले अंत सील के संयोजन से एक मल्टी-लेयर सीलिंग संरचना डिज़ाइन का उपयोग करता है। IP68 रेटिंग रिसाव के बिना 30 मिनट से अधिक समय तक 1 मीटर पानी में डूबने की अनुमति देती है, जिससे पूर्ण धूल और पानी प्रतिरोध मिलता है। यह बाहरी बारिश, आर्द्र वातावरण और औद्योगिक तेल संदूषण का सामना कर सकता है, जिससे कनेक्शन बिंदुओं को बाहरी पर्यावरणीय क्षरण से प्रभावी ढंग से बचाया जा सकता है।

द्वितीय. विद्युत प्रदर्शन लाभ

संपर्क उच्च गुणवत्ता वाले तांबे मिश्र धातु से बने होते हैं, सटीक-मशीनीकृत और सतह-उपचारित होते हैं, जिसके परिणामस्वरूप कम और स्थिर संपर्क प्रतिरोध और उत्कृष्ट चालकता होती है। यह प्रभावी रूप से सिग्नल क्षीणन और बिजली हानि को कम करता है, जिससे स्थिर शक्ति और सिग्नल ट्रांसमिशन सुनिश्चित होता है। उत्पाद उत्कृष्ट इन्सुलेशन प्रदर्शन का दावा करता है, इन्सुलेशन प्रतिबाधा ≥20 megohms और DC250V/50 मिलीसेकंड के वोल्टेज का सामना करने के साथ, शॉर्ट सर्किट, रिसाव और अन्य सुरक्षा खतरों को प्रभावी ढंग से रोकता है, और विभिन्न वोल्टेज और वर्तमान अनुप्रयोग परिदृश्यों के अनुकूल होता है।

तृतीय. संरचनात्मक डिजाइन लाभ

मल्टी-पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर में उपयोगकर्ता के अनुकूल संरचनात्मक डिज़ाइन है, जो आसान वायर बॉन्डिंग और उच्च असेंबली दक्षता की सुविधा प्रदान करता है। यह आसानी से डालने और हटाने की अनुमति देता है, असेंबली के बाद त्वरित प्लग-एंड-प्ले सक्षम करता है। डिसकनेक्शन मुख्य बॉडी को खोलने जितना ही सरल है, इसके लिए किसी जटिल उपकरण की आवश्यकता नहीं होती है। गलत प्रविष्टि को प्रभावी ढंग से रोकने और सही स्थापना सुनिश्चित करने के लिए उत्पाद एक कुंजीयुक्त गाइड संरचना के साथ एक ध्रुवीकृत डिज़ाइन का उपयोग करता है। मजबूत खोल संरचना उत्कृष्ट प्रभाव और तन्य शक्ति प्रदान करती है, जो दीर्घकालिक उपयोग के लिए उपयुक्त है।

चतुर्थ. भौतिक लाभ

खोल उच्च शक्ति वाले इंजीनियरिंग प्लास्टिक या धातु से बना होता है, जिसमें उत्कृष्ट संक्षारण प्रतिरोध, उच्च और निम्न तापमान प्रतिरोध और यांत्रिक शक्ति होती है। यह -40℃ से +85℃ की विस्तृत तापमान सीमा का सामना कर सकता है और उम्र बढ़ने या विरूपण का खतरा नहीं है। सीलें उम्र बढ़ने-प्रतिरोधी और रासायनिक रूप से प्रतिरोधी सिलिकॉन या फ्लोरोरबर से बनी होती हैं, जो दीर्घकालिक स्थायित्व सुनिश्चित करती हैं और उत्पाद के जीवनकाल को बढ़ाती हैं। संपर्क सामग्री कठोर चयन से गुजरती है, कनेक्शन स्थिरता और स्थायित्व सुनिश्चित करने के लिए ऑक्सीकरण और पहनने के प्रतिरोध का प्रदर्शन करती है।

1. मल्टी पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर किस विशिष्ट वॉटरप्रूफ रेटिंग को पूरा करता है?

उत्तर: हमारे उत्पाद की मानक वॉटरप्रूफ रेटिंग IP67 है, और हम अनुरोध पर इसे IP68 में अनुकूलित कर सकते हैं। IP67 पूर्ण धूलरोधी सुरक्षा प्रदान करता है, जिसमें 30 मिनट तक 1 मीटर पानी में डुबाने के बाद कोई रिसाव नहीं होता है। IP68 लंबे समय तक पानी के भीतर विसर्जन (विशिष्ट गहराई को अनुकूलित किया जा सकता है) की अनुमति देता है, पानी की घुसपैठ को पूरी तरह से रोकता है और IEC 60529 मानकों को पूरा करता है।

2. उत्पाद किन पिन विशिष्टताओं का समर्थन करता है? क्या विशेष पिन को अनुकूलित किया जा सकता है?

ए: मानक पिन विनिर्देशों में 2-पिन, 3-पिन, 4-पिन, 8-पिन और 12-पिन, साथ ही पावर और सिग्नल संयोजन पिन (2+3 पिन, 2+4 पिन) शामिल हैं। हम अनुकूलित विशेष पिन विनिर्देशों का समर्थन करते हैं, जिन्हें व्यक्तिगत एप्लिकेशन परिदृश्यों को पूरा करने के लिए विशिष्ट ग्राहक आवश्यकताओं के अनुसार हमारी आर एंड डी टीम द्वारा डिजाइन और निर्मित किया जा सकता है।

3. क्या तारों के साथ केबल संस्करण की केबल लंबाई और तार व्यास को अनुकूलित किया जा सकता है?

उत्तर: हाँ, उन्हें अनुकूलित किया जा सकता है। वायर्ड संस्करण की केबल की लंबाई, व्यास और सामग्री को ग्राहक की आवश्यकताओं के अनुसार समायोजित किया जा सकता है। हम विश्वसनीय और लागू कनेक्शन सुनिश्चित करने के लिए ग्राहक के एप्लिकेशन परिदृश्य के आधार पर उपयुक्त केबल विशिष्टताओं की सिफारिश करेंगे।

4. उत्पाद का जीवनकाल क्या है? वारंटी अवधि क्या है?

उत्तर: सामान्य उपयोग के तहत, उत्पाद का संभोग जीवन ≥500 चक्र है, जिसका कुल जीवनकाल 5 वर्ष से अधिक है। हम 3 साल की गुणवत्ता गारंटी प्रदान करते हैं। वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण हुई क्षति की मरम्मत या प्रतिस्थापन नि:शुल्क किया जाएगा।

5. निःशुल्क नमूनों के लिए आवेदन कैसे करें? नमूना वितरण में कितना समय लगता है?

उत्तर: ग्राहक ग्राहक सेवा से संपर्क करके निःशुल्क नमूनों के लिए आवेदन कर सकते हैं। प्रत्येक मॉडल के लिए अधिकतम 3 नमूनों का अनुरोध किया जा सकता है। नमूना डिलीवरी का समय 3-5 कार्यदिवस है। हम यह सुनिश्चित करने के लिए जल्द से जल्द उत्पादन और शिपमेंट की व्यवस्था करेंगे कि ग्राहक उत्पाद के प्रदर्शन का तुरंत परीक्षण कर सकें।

6. ऑर्डर डिलीवरी चक्र क्या है? क्या आप OEM/ODM अनुकूलन का समर्थन करते हैं?

ए: मानक ऑर्डर डिलीवरी चक्र 2-3 सप्ताह है। बड़े ऑर्डर को उत्पादन योजनाओं के अनुसार समायोजित किया जा सकता है। हम OEM/ODM अनुकूलन सेवाओं का समर्थन करते हैं, और ग्राहक ब्रांड, विनिर्देशों और डिज़ाइन आवश्यकताओं के अनुसार विशेष मल्टी-पिन वॉटरप्रूफ सोल्डर वायर कनेक्टर उत्पादों को अनुकूलित कर सकते हैं।

7. उत्पाद की परिचालन तापमान सीमा क्या है? क्या यह चरम वातावरण का सामना कर सकता है?

ए: उत्पाद की सामान्य ऑपरेटिंग तापमान सीमा -40℃ से +85℃ है। इसमें उत्कृष्ट उच्च और निम्न तापमान प्रतिरोध है और यह बाहरी ठंड, उच्च तापमान और औद्योगिक उच्च तापमान वातावरण के अनुकूल हो सकता है। इसमें तेल प्रतिरोध, रासायनिक संक्षारण प्रतिरोध और यूवी प्रतिरोध भी है, जो जटिल और चरम वातावरण में स्थिर संचालन को सक्षम बनाता है।
