उत्पाद वर्णन

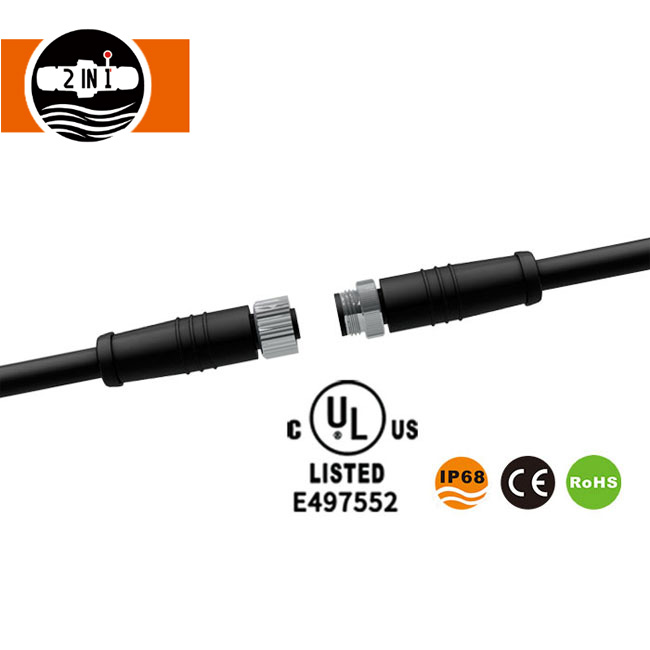

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर HuaYi-FaDa टेक्नोलॉजी के मुख्य उत्पादों में से एक है, जिसे विशेष रूप से वॉटरप्रूफिंग और संक्षारण प्रतिरोध की आवश्यकता वाले विभिन्न विद्युत कनेक्शन परिदृश्यों के लिए डिज़ाइन किया गया है। यह विभिन्न प्रकार की जटिल कामकाजी परिस्थितियों को अपनाते हुए व्यावहारिकता और स्थायित्व को संतुलित करता है। उत्पाद एक मॉड्यूलर डिजाइन को अपनाता है: ऊपरी हिस्से में स्थिर वर्तमान और सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए सोना चढ़ाया हुआ संपर्क इंटरफेस होता है; मध्य भाग में कनेक्शन की दृढ़ता बढ़ाने और कंपन-प्रेरित अलगाव को रोकने के लिए एक धातु लॉकिंग नट है; और निचले हिस्से में उत्कृष्ट मौसम प्रतिरोध और सुरक्षात्मक प्रदर्शन के साथ PA66 नायलॉन शेल है। कठोर वातावरण में भी M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर के स्थिर संचालन को सुनिश्चित करने के लिए ये तीन तत्व एक साथ काम करते हैं। हम हमेशा ग्राहक-उन्मुख होते हैं, उत्पाद संरचना को अनुकूलित करते हैं और इस एम 12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर को अधिक उद्योगों की वास्तविक अनुप्रयोग आवश्यकताओं के अनुकूल बनाने और हमारे ग्राहकों के लिए कनेक्शन विफलता के जोखिम को कम करने के लिए उत्पाद प्रदर्शन में सुधार करते हैं।

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर का पैरामीटर

विशेष विवरण:
प्रोडक्ट का नाम	M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर।
आइटम नंबर	M12 केबल के साथ ढाला गया
कनेक्शन का तरीका	केबल के साथ ढाला गया, केबल का प्रकार और केबल की लंबाई अनुकूलित है।
कोर संख्या	2पिन, 3पिन, 4पिन, 5पिन, 8पिन, 2+2पिन, 2+3पिन, 2+4पिन
रंग	धातु अखरोट के साथ काला खोल
जलरोधक स्तर	आईपी67
केबल विशिष्टता	0.2मिमी2~1.5मिमी2
केबल व्यास सीमा	4.0-6.0मिमी
रेटेड वर्तमान (ए)	2ए-10ए
ऑपरेटिंग वोल्टेज (AC.V.rms)	300V
वोल्टेज का सामना करें (AC.V)	1 मिनट पर 1500V
संपर्क प्रतिरोध	<5mΩ
इन्सुलेशन प्रतिरोध	>500MΩ
सहनशीलता	≥3000 मेटिंग और अनमेटिंग चक्र
तापमान रेटिंग	-40°C~105°C
लौ प्रतिरोध	94 V0
सामग्री:
शैल और इन्सुलेटेड भाग	उच्च प्रदर्शन इंजीनियरिंग प्लास्टिक
संपर्क पिन	सोना चढ़ाना के साथ तांबा मिश्र धातु
मुहर	सिलिकॉन

उत्पाद संरचना विश्लेषण

ऊपरी भाग: सोना चढ़ाया हुआ संपर्क इंटरफ़ेस

M12 वाटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर का ऊपरी हिस्सा मुख्य संपर्क क्षेत्र है, जो सोना चढ़ाया हुआ पीतल से बना है। समान और सघन सोना चढ़ाना कनेक्टर को हवा और नमी जैसे संक्षारक पदार्थों से प्रभावी ढंग से अलग करता है, ऑक्सीकरण और जंग को रोकता है, और वर्तमान और सिग्नल ट्रांसमिशन की निरंतरता और स्थिरता सुनिश्चित करता है। संपर्क डिज़ाइन उद्योग मानकों के अनुरूप है, जो सुचारू प्रविष्टि और निष्कासन और तंग संपर्क सुनिश्चित करता है। यह संपर्क प्रतिरोध और सिग्नल हानि को प्रभावी ढंग से कम करता है, जिससे यह कम वोल्टेज और वर्तमान ट्रांसमिशन आवश्यकताओं के लिए उपयुक्त हो जाता है और उच्च सिग्नल स्थिरता आवश्यकताओं वाले औद्योगिक परिदृश्यों के लिए आदर्श बन जाता है।

मध्य भाग: मेटल लॉकिंग नट

उत्पाद के मध्य भाग में एक धातु नट है, जो उच्च शक्ति वाले मिश्र धातु और सटीक-मशीनीकृत से बना है। धागे स्पष्ट और नियमित हैं, और लॉकिंग बल मध्यम है। यह 360° रोटेशन लॉकिंग की अनुमति देता है, कनेक्टर और उपकरण/केबलों के बीच एक सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करता है, उपकरण कंपन या बाहरी प्रभावों के कारण ढीलेपन या अलगाव को प्रभावी ढंग से रोकता है। मेटल नट की सतह को जंग रोधी कोटिंग के साथ उपचारित किया जाता है, जो इसे नमी और धूल जैसे कठोर वातावरण का सामना करने की अनुमति देता है, जिससे एम12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर की समग्र सेवा जीवन का विस्तार होता है।

निचला भाग: PA66 नायलॉन हाउसिंग

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर का निचला हिस्सा आवास संरचना है, जो उच्च गुणवत्ता वाले PA66 नायलॉन सामग्री से बना है, जो 94-VO लौ रिटार्डेंट मानक को पूरा करता है और इसमें उत्कृष्ट फ्लेम रिटार्डेंट, मौसम प्रतिरोधी और प्रभाव प्रतिरोधी गुण होते हैं। आवास में एक कठोर सीलिंग डिज़ाइन है, जो एक समर्पित सिलिकॉन वॉटरप्रूफ रिंग से सुसज्जित है, जो IP67 या उच्चतर वॉटरप्रूफ रेटिंग प्राप्त करता है, प्रभावी ढंग से धूल, नमी और तेल को कनेक्टर में प्रवेश करने से रोकता है और आंतरिक संपर्कों और तारों को क्षति से बचाता है। इसके साथ ही, PA66 नायलॉन सामग्री में कम तापमान प्रतिरोध भी अच्छा होता है, जो -40 ℃ के अत्यधिक कम तापमान वाले वातावरण में भी भंगुर या विकृत हुए बिना संरचनात्मक स्थिरता बनाए रखता है।

उत्पाद की विशेषताएँ

1. विश्वसनीय जलरोधक और धूलरोधी प्रदर्शन

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर IP67 मानक वॉटरप्रूफ और डस्टप्रूफ प्रदर्शन को पूरा करता है, कुछ मॉडल IP68 में अपग्रेड किए जा सकते हैं। यह प्रभावी रूप से धूल के प्रवेश और अल्पकालिक जल विसर्जन को रोकता है, जिससे यह बाहरी, आर्द्र और धूल भरे वातावरण के लिए उपयुक्त हो जाता है, और विद्युत कनेक्शन के लिए व्यापक सुरक्षा प्रदान करता है। ध्यान दें कि इसके सुरक्षात्मक प्रदर्शन को प्रभावित होने से बचाने के लिए पानी में लंबे समय तक डूबे रहने से बचना चाहिए।

2. बेहतर सामग्री और संक्षारण प्रतिरोध

संपर्क सोना चढ़ाया हुआ पीतल से बने होते हैं, खोल PA66 नायलॉन से बना होता है, और नट धातु से बना होता है। ये तीन सामग्रियां उत्पाद के संक्षारण प्रतिरोध, तेल प्रतिरोध और प्रभाव प्रतिरोध को बढ़ाने के लिए एक साथ काम करती हैं। उत्पाद को कठोर नमक स्प्रे परीक्षण (तटस्थ नमक स्प्रे परीक्षण के 48 घंटों के बाद कोई संक्षारण नहीं) से गुजरना पड़ा है, जिससे यह औद्योगिक वातावरण में विभिन्न रासायनिक मीडिया के लिए उपयुक्त हो गया है और इसकी सेवा जीवन बढ़ गया है।

3. एकाधिक पिन विकल्प और व्यापक संगतता

2-पिन, 3-पिन, 4-पिन, 5-पिन, 8-पिन, 2+2-पिन, 2+3-पिन और 2+4-पिन सहित कई पिन कॉन्फ़िगरेशन प्रदान करता है, जो ग्राहक कनेक्शन आवश्यकताओं के आधार पर लचीले चयन की अनुमति देता है। विभिन्न पावर और सिग्नल ट्रांसमिशन परिदृश्यों के अनुकूल, और एलईडी लाइटिंग, सेंसर और एक्चुएटर्स जैसे विभिन्न उपकरणों के साथ संगत है।

4. सुविधाजनक स्थापना और सुरक्षित कनेक्शन

रियर पैनल माउंटिंग का समर्थन करता है, जटिल उपकरण या विशेष कौशल की आवश्यकता के बिना इंस्टॉलेशन प्रक्रिया को सरल बनाता है, जिससे इंस्टॉलेशन दक्षता में सुधार होता है। सेंट्रल मेटल लॉकिंग नट डिज़ाइन सुचारू प्रविष्टि और निष्कासन सुनिश्चित करता है, और शॉक-प्रतिरोधी और एंटी-लूज़िंग है, जो लगातार कंपन वाले औद्योगिक स्वचालन परिदृश्यों के लिए उपयुक्त है।

5. लो-लॉस सिग्नल ट्रांसमिशन

गोल्ड-प्लेटेड संपर्कों में कम संपर्क प्रतिरोध (≤10mΩ) और उच्च इन्सुलेशन प्रतिरोध (≥100MΩ) होता है, जो प्रभावी रूप से वर्तमान और सिग्नल ट्रांसमिशन घाटे को कम करता है, स्थिर और हस्तक्षेप मुक्त सिग्नल ट्रांसमिशन सुनिश्चित करता है, और औद्योगिक बसों और सेंसर सिग्नल ट्रांसमिशन जैसे उच्च-सटीक परिदृश्यों को अनुकूलित करता है।

तकनीकी लाभ

1. परिशुद्धता विनिर्माण प्रक्रिया

हमारे पास पेशेवर मोल्ड प्रोसेसिंग, इंजेक्शन मोल्डिंग और हार्डवेयर प्रोसेसिंग वर्कशॉप हैं, जो एम12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर के हर घटक को सटीक रूप से मशीन करने के लिए वर्टिकल इंजेक्शन मोल्डिंग मशीन और सीएनसी मिलिंग मशीन जैसे उच्च-सटीक उत्पादन उपकरण नियोजित करते हैं। यह सटीक आयाम, साफ-सुथरी संरचना, सुचारू सम्मिलन और निष्कासन और मजबूत अनुकूलनशीलता सुनिश्चित करता है। अयोग्य उत्पादों को फैक्ट्री छोड़ने से रोकने के लिए सभी उत्पादों को 100% पूर्ण निरीक्षण (बैच सैंपलिंग नहीं) से गुजरना पड़ता है।

2. मानकीकृत और संगत डिज़ाइन

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर को IEC-61076-2-101 अंतर्राष्ट्रीय मानक के अनुसार डिज़ाइन किया गया है, जिसमें उत्कृष्ट इंटरचेंजबिलिटी और बैकवर्ड अनुकूलता है। यह समान विनिर्देश और कोडिंग के एम12 कनेक्टर के अन्य ब्रांडों के साथ संगत है, जिससे ग्राहकों के लिए प्रतिस्थापन लागत और अनुकूलन जोखिम कम हो जाता है। उत्पाद ए कोडिंग सहित कई कोडिंग विधियों का समर्थन करता है, जो विभिन्न एप्लिकेशन परिदृश्यों के अनुसार लचीले कॉन्फ़िगरेशन की अनुमति देता है।

3. अनुकूलित तकनीकी सहायता

हमारे पास वॉटरप्रूफ कनेक्टर्स को अनुकूलित करने में व्यापक अनुभव के साथ एक स्वतंत्र आर एंड डी टीम है। हम विभिन्न उद्योगों और उपकरणों की विशेष कनेक्शन आवश्यकताओं को पूरा करने के लिए विशिष्ट ग्राहक आवश्यकताओं के आधार पर OEM/ODM अनुकूलन सेवाएं प्रदान कर सकते हैं, जिसमें पिन कॉन्फ़िगरेशन, शेल रंग, केबल लंबाई, वॉटरप्रूफ रेटिंग आदि का व्यक्तिगत अनुकूलन शामिल है।

4. कठोर गुणवत्ता नियंत्रण प्रणाली

हमने एक गुणवत्ता नियंत्रण प्रणाली स्थापित की है जो ISO9001:2008 मानकों का अनुपालन करती है। कच्चे माल की खरीद और उत्पादन प्रसंस्करण से लेकर तैयार उत्पाद वितरण तक, हर कदम को पेशेवर गुणवत्ता निरीक्षकों द्वारा सख्ती से नियंत्रित किया जाता है। सभी कच्चे माल को RoHS और UL अनुरूप पर्यावरण अनुकूल सामग्रियों से चुना जाता है, जिससे यह सुनिश्चित होता है कि हमारे उत्पाद गैर विषैले, पर्यावरण के अनुकूल हैं और दुनिया भर के कई देशों और क्षेत्रों की पर्यावरणीय आवश्यकताओं को पूरा करते हैं।

अनुप्रयोग उद्योग:
- एलईडी स्क्रीन	-स्वचालन
- स्टेज उपकरण	- स्ट्रीट लैंप लाइटिंग
- चिकित्सकीय संसाधन	- उपकरण
- सौर ऊर्जा उपकरण	- परिवहन और सुविधाएं
- बिजली उपकरण	- वाहन उपकरण
- संचार उपकरण	- भारी मशीनरी

M12 वाटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर का उत्पाद विवरण

कनेक्शन:

M12 Waterproof Electrical Cable Connector

अनुप्रयोग परिदृश्य

1. एलईडी लाइटिंग

एलईडी स्ट्रिप लाइट्स, एलईडी वॉल वॉशर लाइट्स, एलईडी इन-ग्राउंड लाइट्स, एलईडी रोप लाइट्स, एलईडी स्ट्रिप लाइट्स, कर्टेन लाइट्स और फ्लैशिंग लाइट्स जैसे विभिन्न एलईडी लाइटिंग उत्पादों में व्यापक रूप से उपयोग किया जाता है। यह प्रकाश उपकरणों के लिए स्थिर जलरोधी कनेक्शन प्रदान करता है, जो बाहरी और इनडोर आर्द्र वातावरण सहित विभिन्न प्रकाश परिदृश्यों के अनुकूल होता है, जिससे प्रकाश उपकरणों का सामान्य संचालन सुनिश्चित होता है।

2. औद्योगिक स्वचालन

आसानी से निकटता स्विच, प्रवाह निगरानी उपकरणों, फील्डबस घटकों, सेंसर उपकरणों और एक्चुएटर उपकरणों से जुड़ जाता है। फ़ैक्टरी स्वचालन, रोबोटिक्स और यांत्रिक उपकरणों के लिए उपयुक्त, यह कठोर औद्योगिक वातावरण में स्थिर सिग्नल और करंट ट्रांसमिशन बनाए रखता है, जिससे उपकरण की विश्वसनीयता में सुधार होता है।

3. नई ऊर्जा और संचार

सौर फोटोवोल्टिक मॉड्यूल और इनवर्टर जैसे नए ऊर्जा उपकरणों के साथ-साथ 5जी संचार उपकरण और पर्यावरण के अनुकूल इलेक्ट्रिक वाहनों के लिए अनुकूलित। इसमें उत्कृष्ट मौसम प्रतिरोध और हस्तक्षेप-विरोधी प्रदर्शन है, जो जटिल बाहरी पर्यावरणीय परिस्थितियों के अनुकूल है और स्थिर उपकरण संचालन सुनिश्चित करता है।

4. अन्य क्षेत्र

यह चिकित्सा उपकरणों, समुद्री उपकरणों और यांत्रिक उपकरणों पर भी लागू होता है, जो जलरोधी, संक्षारण प्रतिरोधी और अत्यधिक स्थिर कनेक्शन की आवश्यकता वाले विभिन्न उपकरणों के लिए उपयुक्त कनेक्शन समाधान प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर की वॉटरप्रूफ रेटिंग क्या है?

A1: मानक मॉडल में IP67 की वॉटरप्रूफ रेटिंग है, जो धूल के प्रवेश और अल्पकालिक जल विसर्जन को प्रभावी ढंग से रोकती है। हम एक अनुकूलित IP68 रेटिंग विकल्प भी प्रदान करते हैं, जिसे ग्राहकों की आवश्यकताओं के अनुसार अपग्रेड किया जा सकता है, जो उच्च वॉटरप्रूफ आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।

Q2: उत्पाद किस पिन कॉन्फ़िगरेशन का समर्थन करता है? क्या विशेष पिन को अनुकूलित किया जा सकता है?

A2: मानक पिन कॉन्फ़िगरेशन में 2-पिन, 3-पिन, 4-पिन, 5-पिन, 8-पिन, 2+2-पिन, 2+3-पिन और 2+4-पिन शामिल हैं। OEM/ODM अनुकूलन समर्थित है; विशेष पिन कॉन्फ़िगरेशन और व्यवस्था को विशिष्ट ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

Q3: उत्पाद का जीवनकाल क्या है? क्या कोई गुणवत्ता की गारंटी है?

A3: उत्पाद का यांत्रिक जीवनकाल ≥3000 संभोग चक्र है। सामान्य उपयोग के तहत, इसका जीवनकाल 3 वर्ष से अधिक तक पहुंच सकता है। हम 3 साल की गुणवत्ता की गारंटी देते हैं। वारंटी अवधि के भीतर, हम गैर-मानव-जनित क्षति के कारण होने वाली गुणवत्ता समस्याओं के लिए मुफ्त मरम्मत या प्रतिस्थापन सेवाएं प्रदान करेंगे।

Q4: क्या नमूने उपलब्ध कराए जा सकते हैं? Q4: नमूना वितरण समय क्या है?

ए4: नि:शुल्क नमूने उपलब्ध हैं, प्रति मॉडल 3 नमूने। नमूना डिलीवरी का समय 3-5 कार्यदिवस है। अनुकूलित नमूनों के लिए, अनुकूलन की जटिलता के आधार पर डिलीवरी का समय बढ़ाया जाएगा।

Q5: ऑर्डर डिलीवरी का समय क्या है? क्या आप थोक खरीदारी का समर्थन करते हैं?

A5: मानक ऑर्डर डिलीवरी का समय 2-3 सप्ताह है। थोक ऑर्डर को ऑर्डर मात्रा और उत्पादन अनुसूची के अनुसार समायोजित किया जा सकता है। हम थोक खरीदारी का समर्थन करते हैं, जो अधिक प्रतिस्पर्धी मूल्य निर्धारण प्रदान करती है। विवरण के लिए कृपया हमारी बिक्री टीम से परामर्श लें।

Q6: क्या उत्पाद पर्यावरण संरक्षण आवश्यकताओं को पूरा करता है?

A6: हां, हमारा M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर RoHS-अनुरूप पर्यावरण के अनुकूल कच्चे माल का उपयोग करता है। उत्पादन प्रक्रिया पर्यावरणीय आवश्यकताओं का पालन करती है, और उत्पाद गैर विषैले और हानिरहित है, जो दुनिया भर के कई देशों और क्षेत्रों में पर्यावरणीय नियमों का अनुपालन करता है।
