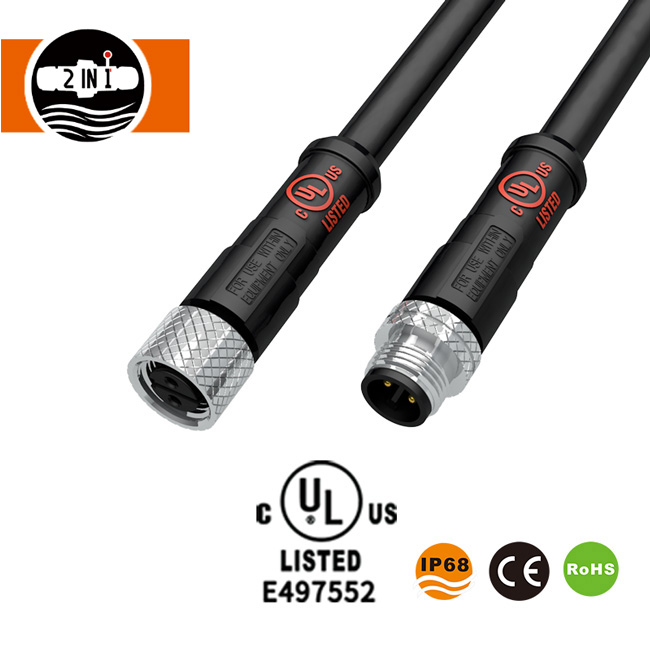

M12 UL वॉटरप्रूफ केबल कनेक्टर

HuaYi-FaDa M12 UL वॉटरप्रूफ केबल कनेक्टर में IP68 सुरक्षा, 2-पिन से 5-पिन कॉन्फ़िगरेशन और अनुकूलन योग्य केबल प्रकार और लंबाई के साथ मोल्डेड केबल असेंबली की सुविधा है। औद्योगिक स्वचालन, बाहरी प्रकाश व्यवस्था और संगत विद्युत उपकरणों के लिए डिज़ाइन की गई, SQ12 श्रृंखला 5-10A रेटेड करंट, 300V AC संचालन और -40°C से +105°C तक तापमान का समर्थन करती है। OEM/ODM अनुकूलन और नमूना सेवाएँ उपलब्ध हैं।

जांच भेजें

रेटिंग: 5.0

(रेटिंग गिनती: 1)

उत्पाद वर्णन

हुआयी-फादाM12 UL वॉटरप्रूफ केबल कनेक्टरऔद्योगिक और बाहरी वातावरण में उपयोग किए जाने वाले विद्युत उपकरणों के लिए एक मोल्डेड केबल असेंबली, मल्टीपल पिन कॉन्फ़िगरेशन और IP68 सुरक्षा को जोड़ती है। SQ12 श्रृंखला गोल्ड-प्लेटेड कॉपर-मिश्र धातु संपर्कों और UL94 V-0-रेटेड हाउसिंग सामग्री के साथ अनुकूलित केबल प्रकार और लंबाई का समर्थन करती है।

लाभ

एकीकृत केबल असेंबली

SQ12 कनेक्टर को इसके केबल के साथ ढाला गया है, जिससे कनेक्टर के अंत में अलग वायरिंग की आवश्यकता समाप्त हो जाती है। केबल प्रकार और लंबाई को उपकरण लेआउट और स्थापना आवश्यकताओं से मेल खाने के लिए अनुकूलित किया जा सकता है।

M12 UL Waterproof Cable Connector molded cable assembly

एकाधिक पिन कॉन्फ़िगरेशन

2-पिन, 3-पिन, 4-पिन और 5-पिन संस्करणों में उपलब्ध, कनेक्टर विभिन्न विद्युत कनेक्शन व्यवस्थाओं को समायोजित करता है। गोलाकार डिज़ाइन संपर्कों और केबल कनेक्शन को एक कॉम्पैक्ट असेंबली में एकीकृत करता है।

सोना चढ़ाया हुआ संपर्क डिज़ाइन

सोना चढ़ाना के साथ कॉपर-मिश्र धातु संपर्क प्रवाहकीय इंटरफ़ेस प्रदान करते हैं। निर्दिष्ट संपर्क प्रतिरोध 5 mΩ से कम है, और इन्सुलेशन प्रतिरोध 500 MΩ से अधिक है।

IP68 सुरक्षा और ज्वाला प्रतिरोध

कनेक्टर में IP68 रेटिंग और सिलिकॉन सीलिंग घटक हैं। इसके आवास और इन्सुलेटिंग हिस्से उच्च-प्रदर्शन इंजीनियरिंग प्लास्टिक का उपयोग करते हैं, जिसमें UL94 V-0 लौ प्रतिरोध निर्दिष्ट है। ऑपरेटिंग तापमान रेंज -40°C से +105°C है।

SQ12 तकनीकी विशिष्टताएँ

पैरामीटर	विनिर्देश
प्रोडक्ट का नाम	M12 UL वॉटरप्रूफ केबल कनेक्टर
नमूना	वर्ग12
रिश्ते का प्रकार	ढली हुई केबल असेंबली
केबल अनुकूलन	केबल का प्रकार और लंबाई
पिन विकल्प	2-पिन, 3-पिन, 4-पिन, 5-पिन
रंग	काला
कनेक्शन नट	धातु
वाटरप्रूफ रेटिंग	आईपी68
तार गेज	18-22 एडब्ल्यूजी
केबल व्यास	4.0–8.0 मिमी
वर्तमान मूल्यांकित	5-10 ए
ऑपरेटिंग वोल्टेज	300 वी एसी आरएमएस
वोल्टेज का सामना करें	1 मिनट के लिए 1500 वी ए.सी
संपर्क प्रतिरोध	5 mΩ से कम
इन्सुलेशन प्रतिरोध	500 MΩ से अधिक
संभोग स्थायित्व	≥3,000 चक्र
परिचालन तापमान	-40°C से +105°C
लौ प्रतिरोध	UL94 वी-0
आवास और इन्सुलेशन	उच्च-प्रदर्शन इंजीनियरिंग प्लास्टिक
संपर्क सामग्री	सोना चढ़ाया हुआ तांबा मिश्र धातु
सील सामग्री	सिलिकॉन
सूचीबद्ध प्रमाणपत्र	यूएल, सीक्यूसी

जलरोधक प्रदर्शन और कनेक्शन संरचना

IP68-रेटेड संलग्नक परिभाषित परीक्षण स्थितियों के तहत पानी के प्रवेश के लिए धूल-रोधी सुरक्षा और प्रतिरोध प्रदान करता है। सिलिकॉन सीलिंग घटक कनेक्टर की जलरोधी संरचना का हिस्सा बनते हैं, जबकि धातु नट संगत संभोग घटकों के बीच यांत्रिक कनेक्शन प्रदान करता है।

M12 UL Waterproof Cable Connector waterproof structure

ढली हुई केबल संरचना कनेक्टर सिरे पर अलग वायरिंग की आवश्यकता को कम करती है। इसकी 4.0-8.0 मिमी केबल व्यास सीमा संगत केबल असेंबलियों को समायोजित करती है, जबकि चार पिन कॉन्फ़िगरेशन विभिन्न सर्किट लेआउट का समर्थन करते हैं।

आपूर्ति किए गए विनिर्देश अनमेटेड कनेक्टर इंटरफ़ेस के लिए एक अलग IP68 रेटिंग स्थापित नहीं करते हैं।

अनुप्रयोग

आउटडोर प्रकाश व्यवस्था:खुले वातावरण में काम करने वाले प्रकाश उपकरणों के लिए मोल्डेड केबल कनेक्शन।
औद्योगिक स्वचालन:संगत मशीनरी और नियंत्रण उपकरण के लिए विद्युत कनेक्शन।
मैकेनिकल उपकरण:कॉम्पैक्ट सर्कुलर कनेक्टर की आवश्यकता वाले उपकरणों के लिए केबल असेंबली।
सौर फोटोवोल्टिक उपकरण:संगत सहायक विद्युत कनेक्शन।
संचार उपकरण:संगत सिग्नल या पावर सर्किट के लिए केबल कनेक्शन।

उपलब्ध पिन कॉन्फ़िगरेशन विभिन्न वायरिंग व्यवस्था का समर्थन करते हैं, जबकि अनुकूलित केबल लंबाई अलग-अलग उपकरण लेआउट को समायोजित करती है।

HuaYi-FaDa की विनिर्माण क्षमताएं

शेन्ज़ेन 2 इन 1 टेक्नोलॉजी कंपनी लिमिटेड की स्थापना 2009 में हुई थी और यह HuaYi-FaDa ब्रांड के तहत वॉटरप्रूफ कनेक्टर और केबल विकास, उत्पादन और बिक्री में माहिर है।

कंपनी लगभग 200 कर्मचारियों और 8,000 वर्ग मीटर से अधिक फ़ैक्टरी स्थान की रिपोर्ट करती है। इसके उत्पादन संसाधनों में शामिल हैं:

मोल्ड प्रसंस्करण:इन-हाउस मोल्ड विकास और मशीनिंग सुविधाएं।
अंतः क्षेपण ढलाई:ऊर्ध्वाधर और क्षैतिज इंजेक्शन मोल्डिंग मशीनें।
केबल प्रसंस्करण:वायर एक्सट्रूज़न, स्वचालित कटिंग और स्ट्रिपिंग उपकरण।
टर्मिनल प्रोसेसिंग:विद्युत टर्मिनल असेंबली के लिए उपकरण।
परिशुद्धता मशीनिंग:सीएनसी मिलिंग, ग्राइंडिंग और स्पार्क मशीनिंग सुविधाएं।
उत्पाद विकास:अनुकूलित वॉटरप्रूफ कनेक्टर और केबल असेंबलियों के लिए एक स्वतंत्र अनुसंधान एवं विकास टीम।

ये विनिर्माण संसाधन प्लास्टिक घटक उत्पादन, केबल प्रसंस्करण, टूलींग और धातु-भाग मशीनिंग को कवर करते हैं।

यूएल प्रमाणन और सामग्री विशिष्टताएँ

SQ12 सीरीज़ को UL और CQC सर्टिफिकेशन के साथ सूचीबद्ध किया गया है। इसकी आवास सामग्री में एक निर्दिष्ट UL94 V-0 लौ-प्रतिरोध वर्गीकरण होता है, और संपर्क पिन सोना चढ़ाया हुआ तांबा मिश्र धातु का उपयोग करते हैं। ये सामग्री और प्रमाणन विवरण विद्युत उपकरण अनुप्रयोगों के लिए तकनीकी मूल्यांकन का समर्थन करते हैं।

कनेक्टर की IP68 रेटिंग धूल और पानी के प्रवेश से सुरक्षा से संबंधित है, जबकि UL प्रमाणीकरण लागू प्रमाणीकरण द्वारा कवर की गई आवश्यकताओं से संबंधित है। RoHS अनुपालन आपूर्ति किए गए मॉडल-विशिष्ट प्रमाणन विवरण में सूचीबद्ध नहीं है।

M12 UL Waterproof Cable Connector certification

अनुकूलन, नमूने और वितरण

HuaYi-FaDa वाटरप्रूफ कनेक्टर और केबल असेंबलियों के लिए OEM और ODM सेवाएं प्रदान करता है।

केबल अनुकूलन:केबल का प्रकार और लंबाई.
नमूना उपलब्धता:एक बार के मूल्यांकन के लिए प्रति भाग संख्या में तीन निःशुल्क नमूने; शिपिंग लागत अलग है।
उत्पादन का नेतृत्व समय:आमतौर पर ऑर्डर प्लेसमेंट के 2-3 सप्ताह बाद, स्टॉक और ऑर्डर आवश्यकताओं के अधीन।
एक्सप्रेस शिपिंग:डीएचएल, यूपीएस, फेडेक्स, या टीएनटी, 2-7 दिनों के अनुमानित पारगमन समय के साथ।
थोक परिवहन:बड़े शिपमेंट के लिए समुद्री माल ढुलाई।

HuaYi-FaDa M12 UL वॉटरप्रूफ केबल कनेक्टर अनुकूलन योग्य केबल असेंबलियों, IP68 सुरक्षा, गोल्ड-प्लेटेड संपर्कों और संगत औद्योगिक और आउटडोर उपकरणों के लिए निर्दिष्ट विद्युत रेटिंग के साथ चार पिन कॉन्फ़िगरेशन में उपलब्ध है।
